BL57 57mm diameter brushless DC motor- Jiangsu Retek Motion Co., Ltd.

Ang 57mm (NEMA 23 katumbas) pang -industriya na platform ng BLDC

Ang 57mm diameter BLDC motor platform ay isang maraming nalalaman na pamantayang pang -industriya, halos naaayon sa laki ng frame ng NEMA 23.

Ang mga motor na ito ay nailalarawan sa pamamagitan ng isang balanseng disenyo, na nag-aalok ng sapat na metalikang kuwintas at bilis para sa pangkalahatang-layunin na automation. Karaniwan silang nagpapatakbo sa saklaw ng 24VDC hanggang 48VDC, na naghahatid ng tuluy -tuloy na kapangyarihan mula 100W hanggang 400W. Ang 57mm frame ay nagbibigay-daan para sa epektibong pagsasama ng mga panloob na sangkap, kabilang ang mga sensor ng Hall o mga encoder na may mababang profile, habang pinapanatili ang isang mahusay na lugar ng ibabaw para sa pag-iwas ng init ng init. Ang kumbinasyon ng slot/poste ay na -optimize upang mabawasan ang ingay ng acoustic, na ginagawang angkop para sa mga kapaligiran sa opisina at lab.

Panimula

Detalyadong mga parameter at data ng pagganap

Retek: Standardized BLDC Solutions para sa Automation

Nagbibigay ang Suzhou Retek Electric Technology Co, Ltd ng BL57 Series bilang isang pangunahing sangkap para sa automation ng medium-load. Ang seryeng ito ay dinisenyo para sa prangka na pag-drop-in na kapalit sa mga system na kasalukuyang gumagamit ng NEMA 23 stepper o mas matandang motor na motor, na nag-aalok ng agarang kahusayan at mga dinamikong pagpapabuti ng pagtugon. Ang aming 57mm motor ay sumailalim sa mahigpit na mga tseke ng tolerance ng dimensional, na ginagarantiyahan ang paulit -ulit na akma at pagkakahanay sa mga mekanismo ng katumpakan. Ang pokus ng linya ng BL57 ay naghahatid ng maaasahang pagganap na may isang mahabang pagpapatakbo ng buhay.

Mga Aplikasyon

Mga Advanced na Teknolohiya Highlight

Karaniwang mga aplikasyon para sa BL57 (57mm) BLDC Motors

3D Pagpi -print at Additive Manufacturing: Mataas na bilis ng Z-axis at extrusion drive na nangangailangan ng mas mabilis na pagpabilis kaysa sa mga steppers. Hamon: Ang pagliit ng resonance sa loob ng istraktura ng makina.
Laboratory Automation: Pagpoposisyon at dispensing kagamitan, na nangangailangan ng tahimik na operasyon at tumpak na kontrol sa bilis.
Makinarya ng tela: Ang pagkilos para sa mga tensioner, feeder, at maliit na pagputol ng ulo.
Maliit na mga sistema ng conveyor: Nagmamaneho para sa mas magaan na tungkulin sa paghawak ng materyal at mga linya ng packaging. $

Mga pagtutukoy sa teknikal

Paggamit ng Pang -industriya at Komersyal

Mga Teknikal na Parameter (serye ng BL57)

Parameter	Saklaw / tipikal na halaga	Unit
Panlabas na diameter	57	mm
Saklaw ng boltahe ng nominal	24 hanggang 48	Vdc
Na -rate ang tuluy -tuloy na kapangyarihan	100 hanggang 400	W
Torque Constant (KT)	0.08 hanggang 0.2	Nm/a
Walang bilis ng pag-load	3,000 hanggang 8,000	RPM
Mga pagpipilian sa feedback	Hall sensor, incremental encoder	I -type ang $

Karagdagang impormasyon

Karagdagang mga detalye at tala

Pinagsama ang daloy ng paggawa at pag -customize

Ang linya ng produksiyon ng BL57 ay nagsasama ng mga semi-awtomatikong mga proseso ng paikot-ikot at magnetization upang matiyak ang pagkakapare-pareho sa mga batch. Nag -aalok kami ng detalyadong mga ulat sa mga de -koryenteng katangian (pabalik na EMF na pare -pareho) para sa bawat malaking kargamento ng batch.

Mga tampok na pasadyang baras: Pagsasama ng mga flat, keyway, at tumpak na mga output ng output upang tumugma sa mga tukoy na gearbox o mga kinakailangan sa pagkabit.
Pagsasama ng Feedback: Ang pag-install ng pabrika ng pabrika o ganap na mga encoder, pre-align at nasubok para sa kawastuhan ng commutation.
Pag -aayos ng konektor: Nag -aalok ng M8 o M12 pang -industriya na konektor bilang mga kahalili sa mga karaniwang lead wire para sa matatag na mga kable ng larangan.
Pag -optimize ng paikot -ikot: Pag -aayos ng mga paikot -ikot upang makamit ang mas mataas na metalikang kuwintas (mababang KV) o mas mataas na bilis (mataas na KV) sa loob ng 24V o 48V sobre.

Serbisyo at Suporta

Mga Teknikal na Bentahe at Mga Tampok ng Disenyo ng Core

NEMA 23 Kakayahan: Ang mga standardized na pag -mount ng mga sukat ay pinasimple ang pagsasama ng mekanikal at pag -convert mula sa mga sistema ng motor ng stepper ng legacy.
Na -optimize na pagganap ng acoustic: Ang maingat na pagpili ng paikot-ikot na topology at ang sangkap ay magkasya ay nagpapaliit sa ingay na nabuo sa sarili, na angkop para sa mga ingay na sensitibo sa ingay.
Mataas na dynamic na tugon: Ang katamtamang rotor inertia ay nagbibigay -daan para sa mabilis na pagbilis at pagkabulok, pagpapabuti ng throughput ng makina kumpara sa mga brush na alternatibo.
Gastos-kahusayan sa scale: Ang paggamit ng isang lubos na pamantayang laki ng frame ay nagbibigay-daan para sa pag-optimize ng cost at scalability.
Malakas na mga bearings: Long-Life, Pre-Lubricated Ball Bearings na angkop para sa patuloy na high-speed na operasyon sa industriya.

Madalas na nagtanong

Karaniwang mga katanungan tungkol sa BL57 motor

Q: Maaari bang gumana ang serye ng BL57 sa isang mode na closed-loop na posisyon ng control?
A: Oo. Sa pamamagitan ng pagsasama ng isang incremental encoder, ang motor ng BL57 ay maaaring walang putol na ginagamit gamit ang isang servo drive upang magbigay ng tumpak na posisyon at bilis ng kontrol para sa hinihingi na mga profile ng paggalaw.

T: Ano ang pakinabang ng paggamit ng BLDC sa isang NEMA 23 stepper sa laki na ito?
A: Nag -aalok ang mga motor ng BLDC ng makabuluhang mas mataas na kakayahan ng bilis at gumana nang mas mahusay, lalo na sa mataas na bilis. Iniiwasan nila ang mga isyu sa pagkawala ng hakbang at mataas na henerasyon ng init na nauugnay sa mga steppers kapag ginagamit ang micro-stepping.

T: Paano ko matukoy ang pinakamainam na boltahe (24VDC o 48VDC) para sa aking aplikasyon?
A: Kung ang application ay nangangailangan ng mas mataas na bilis o kung ang kasalukuyang limitasyon ay isang pag -aalala, ang 48VDC ay karaniwang ginustong dahil kumukuha ito ng kalahati ng kasalukuyang para sa parehong output ng kuryente. Ang 24VDC ay ginagamit kapag ang kaligtasan ng baterya o umiiral na imprastraktura ng supply ng kuryente ay limitado sa boltahe na iyon.

Mga mapagkukunan

Advanced na Gabay sa Pagpili ng Materyal

Pabahay: Cast aluminyo haluang metal na may precision-machined end caps upang matiyak ang thermal conductivity at pagkakahanay. Ang pagtatapos ay karaniwang itim na anodization para sa pinabuting paglaban sa gasgas.

Materyal ng Shaft: Ang Hardened 45# carbon steel ay pamantayan, na nagbibigay ng balanse ng lakas at machinability. Ang mga pagpipilian sa hindi kinakalawang na asero ay magagamit para sa kagamitan sa pagkain o medikal.

Grade grade: Ang karaniwang N42 o N45 NDFEB Magnets ay ginagamit, pagbabalanse ng gastos at pagganap para sa mga pangkalahatang gawain sa automation.

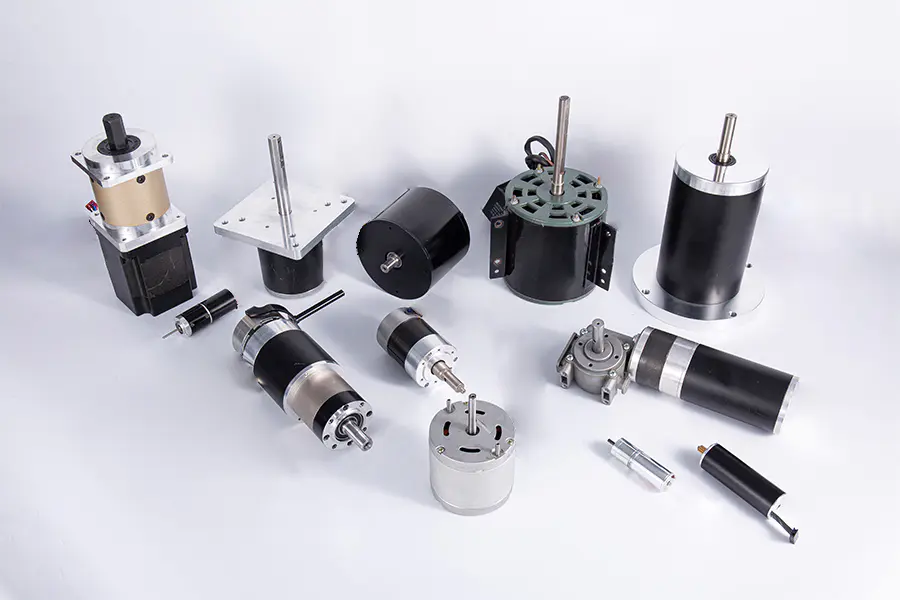

About Suzhou Retek Electric Technology Co, Ltd.

Hindi tulad ng iba pang mga supplier ng motor, pinipigilan ng Retek Engineering System ang pagbebenta ng aming mga motor at sangkap sa pamamagitan ng katalogo dahil ang bawat modelo ay na -customize para sa aming mga customer. Tiniyak ng mga customer na ang bawat sangkap na natanggap nila mula sa Retek ay dinisenyo kasama ang kanilang eksaktong mga pagtutukoy sa isip. Ang aming kabuuang solusyon ay isang kombinasyon ng aming pagbabago at isang malapit na pakikipagtulungan sa aming mga customer at supplier.

As China BL57 57mm diameter brushless DC motor Manufacturers and Wholesale BL57 57mm diameter brushless DC motor OEM/ODM Suppliers, Retek business consists of three platforms: Motors, Die-Casting and CNC manufacturing and wire harness. Retek products are widely supplied for residential fans, vents, boats, airplanes, medical facilities, laboratory facilities, trucks and other automotive machines.

Maligayang pagdating upang magpadala sa amin ng isang RFQ, pinaniniwalaan na makakakuha ka ng pinakamahusay na mga produkto at serbisyo sa gastos dito!
